Nel settore della produzione di guaine in PVC, l'installazione scientificamente pianificata e il cablaggio standardizzato della linea di produzione non sono solo la base per un funzionamento stabile e continuo, ma anche un prerequisito fondamentale per ottenere la conformità della qualità del prodotto finito. Questo articolo fornisce una panoramica tecnica sistematica da quattro dimensioni: disposizione delle apparecchiature, configurazione del carico di potenza, procedura di formazione delle chiavipunti meno importanti e criteri di ispezione della qualità del prodotto finito.

I. Principi di pianificazione del carico di potenza e di selezione dei cavi

La configurazione elettrica della linea di produzione deve essere calcolata in base alla potenza totale dell'apparecchiatura, alla corrente di avviamento e alle condizioni di funzionamento continuo. Si consiglia un sistema di alimentazione trifase a cinque fili, con rigorosa segregazione tra i circuiti di alimentazione e gli anelli di controllo:

· Motori principali e unità riscaldanti: utilizzare cavi ignifughi con nucleo in rame da 16 mm² o più (ad es. tipo ZR-YJV), con capacità di trasporto di corrente verificata rispetto al carico effettivo installato.

· Attrezzature ausiliarie (sistemi di raffreddamento, unità di traino, taglierine): utilizzare cavi da 6–10 mm², ciascuno dotato di dispositivi di protezione da sovraccarico indipendenti.

· Circuiti di illuminazione e controllo: utilizzare cavi isolati da 2,5 mm², instradati separatamente dalle linee elettriche per evitare interferenze elettromagnetiche.

Tutti i cavi devono essere protetti all'interno di guaine in PVC ignifugo o guaine metalliche flessibili. Il percorso del condotto dovrà essere verticale e orizzontale con un fissaggio saldo e dovrà essere riservato un gioco sufficiente per futuri accessi di manutenzione.

II. Requisiti tecnici chiave per l'installazione e il cablaggio

1. Specifiche di piegatura del condotto

· Le operazioni di curvatura dovranno essere eseguite lentamente utilizzando apposite molle di curvatura, con raggio di curvatura non inferiore a 3 volte il diametro esterno del tubo.

· In ambienti freddi, è necessario un preriscaldamento locale (40–60°C) nella sezione di piegatura per evitare cricche a freddo.

· Se la molla flessibile si blocca, ruotarla in senso antiorario tirandola con decisione verso l'esterno. L'estrazione forzata è vietata per evitare la deformazione della molla o danni alla parete del condotto.

2.Fissaggio e identificazione del condotto

· Tutti i condotti montati su superficie devono essere fissati con fascette a intervalli non superiori a 1,0 metro.

· I giunti dovranno essere realizzati con connettori dedicati e sigillati con cemento PVC.

· Ciascun terminale del circuito dovrà essere chiaramente etichettato con la tensione nominale, l'apparecchiatura collegata e la sequenza di fase per facilitare il funzionamento e la manutenzione futuri.

III. Controllo qualità del prodotto finito – Standard di ispezione di fabbrica

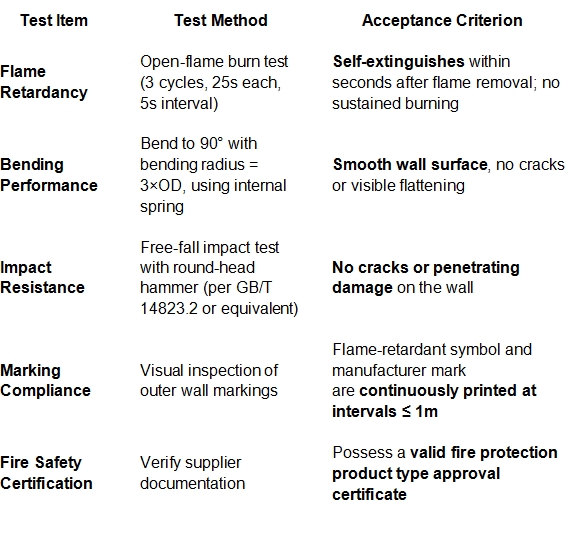

Per i produttori di guaine, stabilire un rigoroso protocollo di ispezione del prodotto finito è essenziale per guadagnare la fiducia del mercato. Si raccomanda che ciascun lotto venga sottoposto ad almeno i seguenti cinque test di base:

IV. Raccomandazioni sulla sicurezza in loco e sulla conformità alle normative

· L'armadio di distribuzione principale dovrà essere dotato di dispositivi di protezione contro la corrente residua e contro la perdita di fase.

· I cavi nelle zone di riscaldamento devono utilizzare un isolamento in silicone per alte temperature ed essere tenuti lontani dalle uscite delle fonti di calore.

· Si consiglia di eseguire test di resistenza di isolamento (≥2 MΩ) su tutti i circuiti ogni trimestre, con le registrazioni dei test adeguatamente archiviate.

· Tutte le installazioni elettriche devono essere conformi agli standard locali applicabili, come GB 50258-96 "Codice per l'installazione e l'accettazione delle apparecchiature elettriche" o codici internazionali equivalenti (ad esempio, serie IEC 60364), nonché alle norme locali sulla sicurezza antincendio.

Dichiarazione di chiusura

Un sistema ad alta efficienza, sicuroLinea di produzione di guaine in PVCinizia con la progettazione del cablaggio audio e l'esecuzione rigorosa dell'installazione. Ci impegniamo a fornire supporto tecnico end-to-end ai produttori di guaine, dalla selezione delle apparecchiature all'implementazione del processo, aiutando i nostri clienti a ottenere una produzione di massa stabile e un miglioramento continuo della qualità.

Per ulteriori domande riguardanti la configurazione della linea di produzione o gli standard di test delle tubazioni, non esitate a contattare il nostro team tecnico.
